SEJARAH FLOWCHART BESERTA PENJELASANNYA

1. PENGERTIAN

Flowchart atau Bagan alir adalah bagan (chart) yang menunjukkan alir (flow) di dalam program atau prosedur sistem secara logika. Bagan alir (flowchart) digunakan terutama untuk alat bantu komunikasi dan untuk dokumentasi.

2. SEJARAH FLOWCHART

Metode struktur pertama tentang proses Flowchart didokumentasikan pertama kali oleh Frank Gilberth kepada anggota American Society of Mechanical Engineers pada tahun 1921 didalam sebuah presentasi tentang Proses Grafik – Langkah awal dalam mencari Jalan Terbaik. ALat Gilbreth sangat cepat menemukan jalan keluarnya pada Kurikulum teknik. Pada Awal tahun 1930, seorang insinyur industry, Allan H. Mogensen mulai melatih orang-orang bisnis dalam menggunakan alat-alat teknik industri pada Pertemuan Penyederhanaan Kerja di Danau Placid, New York.

Pada tahun 1994 lulusan dari kelas Mogensen mengambil alat itu kembali ke Procter dan Gamble dimana ia mengembangkan Program mereka untuk mengubahnya. Lulusan lain tahun 1994, Ben S. Graham, Direktur Teknik Formcraft di Industri Standart Register, mengadopsi simbol diagram alur untuk proses informasi dan hubungan. Di tahun 1947, ASME mengadopsi serangkaian simbol dari hasil karya asli Gibreth sebagai standar ASME dalam operasi dan Grafik Diagram alur.

Douglas Hartree menjelaskan bahwa Herman Goldstine dan John von Neumann mengembangkan diagram alur (awalnya diagram) untuk merencanakan program computer. Akun modernnya didukung oleh Insinyur IBM dan Goldstine. Pemrograman diagram alur asli Goldstine dan von Neumann dapat dilihat di laporan tidak terbit mereka. “Perencanaan dan Masalah Koding untuk instrument Komputasi Elektronik, Bagian 2, Volume 1” (tahun 1947) dimana diproduksi oleh karya von Neumann. Selain mendeskripsikan logika alur kontrol, Flowchart juga mengijinkan programmer untuk mengeluarkan bahasa program mesin pada memori komputer sebelum mengembangkan bahasa kumpulan dan assambeler.

Penggunaan Flowchart menjadi popular dalam mendeskripsikan algoritma komputer dan masih digunakan pada tujuan ini. Teknik Modern seperti UML, aktifitas diagaram dan Diagram Drakon dapat dianggap sebagai ekstensi Flowchart tersebut. Pada tahun 1970 popularitas flowchart sebagai metode kita menurun ketika interaktif sambungan komputer dan generasi ketika bahasa pemrograman menjadi alat umum dari perdagangan, sejak algoritma karena algoritma dapat dinyatakan jauh lebih ringkas dan readably sebagai kode sumber dalam suatu Bahasa.

3. FUNGSI DARI FLOWCHART

Sebagai Dokumentasi Prosedur Kerja dalam ISO
Sebagai pedoman untuk menjalankan Operasional
Sebagai pedoman untuk melakukan pelatihan terhadap Karyawan baru
Sebagai benchmark (patokan)
Sebagai Peta kerja untuk mencegah terjadi kehilangan arah
Untuk mempermudah pengambilan keputusan

4. PEDOMAN DALAM MENGGAMBAR SUATU BAGAN ALUR

1. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.

2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti oleh pembacanya.

3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.

4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja

5. Setiap langkah dari aktivitas harus berada pada urutan yang benar.

6. Lingkup dan range dari aktifitas yang sedang digambarkan harusditelusuri dengan hati-hati. Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan percabangannya diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak berkaitan dengan sistem.

Gunakan simbol-simbol flowchart yang standar.

5. SIMBOL – SIMBOL DAN NOTASI FLOWCHART

♦ Flow Direction Symbols ♦

dipakai untuk menggabungkan antara symbol yang satu dengan symbol lainnya

Symbol Off-line Connector ( Simbol untuk keluar/masuk prosedure atau proses dalam lembar/halaman yang lain)

Symbol Connector (Simbol untuk keluar/masuk prosedur atau proses dalam lembar/halaman yang sama)

♦ Processing symbols ♦

Menunjukkan jenis operasi pengolahan dalam suatu prosedur

Symbol Process (Simbol yang menunjukkan pengolahan yang dilakukan oleh komputer)

Symbol Manual Operation (Simbol yang menunjukkan pengolahan yang tidak dilakukanoleh komputer)

Symbol Decision (Simbol untuk kondisi yang akan menghasilkan beberapa kemungkinan jawaban/aksi)

Symbol Predefined Process (Simbol untuk mempersiapkan penyimpanan yang akan digunakan sebagai tempat pengolahan di dalam storage)

Symbol Terminal (Simbol untuk permulaan atau akhir dari suatu program)-

Symbol Off-line Storage (Simbol yang menunjukkan bahwa data di dalam symbol ini akan disimpan)
-

Symbol Manual Input (Simbol untuk pemasukan data secara manual on-line keyboard)

Symbol Keying Operation (Simbol operasi dengan menggunakan mesin yang mempunyai keyboard)

♦ Input-output symbols ♦

menyatakan jenis peralatan yang digunakan sebagai media input atau output.

Symbol input-output (Symbol yang menyatakan proses input dan output tanpa tergantung dengan jenis peralatannya)

Symbol magnetic-tape unit (Symbol yang menyatakan input berasal pita magnetic atau output disimpan ke pita magnetic)

Symbol punched card (Symbol yang menyatakan input berasal dari kartu atau output ditulis ke kartu)-

Symbol disk and on-line storage (Symbol untuk menyatakan input berasal dari disk atau output disimpan ke disk)

Symbol display (Symbol yang menyatakan peralatan output yang digunakan yaitu layar, plotter, printer, dan sebagainya)

Symbol dokumen (symbol yang menyatakan input berasal dari dokumen dalam bentuk kertas atau output dicetak ke kertas)

6. JENIS – JENIS FLOWCHART

Ada beberapa jenis flowchart diantaranya:

1. Bagan alir sistem (systems flowchart).

2. Bagan alir dokumen (document flowchart).

3. Bagan alir skematik (schematic flowchart).

4. Bagan alir program (program flowchart).

5. Bagan alir proses (process flowchart).

- System Flowchart

System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan secara keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-prosedur yang ada di dalam sistem. Bagan alir sistem menunjukkan apa yang dikerjakan di sistem.

- Document Flowchart

Bagan alir dokumen (document flowchart) atau disebut juga bagan alir formulir (form flowchart) atau paperwork flowchart merupakan bagan alir yang menunjukkan arus dari laporan dan formulir termasuk tembusan-tembusannya.

- Schematic Flowchart

Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan bagan alir sistem, yaitu untuk menggambarkan prosedur di dalam sistem. Perbedaannya adalah, bagan alir skematik selain menggunakan simbol-simbol bagan alir sistem, juga menggunakan gambar-gambar komputer dan peralatan lainnya yang digunakan. Maksud penggunaan gambar-gambar ini adalah untuk memudahkan komunikasi kepada orang yang kurang paham dengan simbol-simbol bagan alir. Penggunaan gambar-gambar ini memudahkan untuk dipahami, tetapi sulit dan lama menggambarnya.

- Program Flowchart

Bagan alir program (program flowchart) merupakan bagan yang menjelaskan secara rinci langkah-langkah dari proses program. Bagan alir program dibuat dari derivikasi bagan alir sistem.
Bagan alir program dapat terdiri dari dua macam, yaitu bagan alir logika program (program logic flowchart) dan bagan alir program komputer terinci (detailed computer program flowchart). Bagan alir logika program digunakan untuk menggambarkan tiap-tiap langkah di dalam program komputer secara logika. Bagan alat- logika program ini dipersiapkan oleh analis sistem. Gambar berikut menunjukkan bagan alir logika program. Bagan alir program komputer terinci (detailed computer program flow-chart) digunakan untuk menggambarkan instruksi-instruksi program komputer secara terinci. Bagan alir ini dipersiapkan oleh pemrogram.

- Process Flowchart

Bagan alir proses (process flowchart) merupakan bagan alir yang banyak digunakan di teknik industri. Bagan alir ini juga berguna bagi analis sistem untuk menggambarkan proses dalam suatu prosedur.

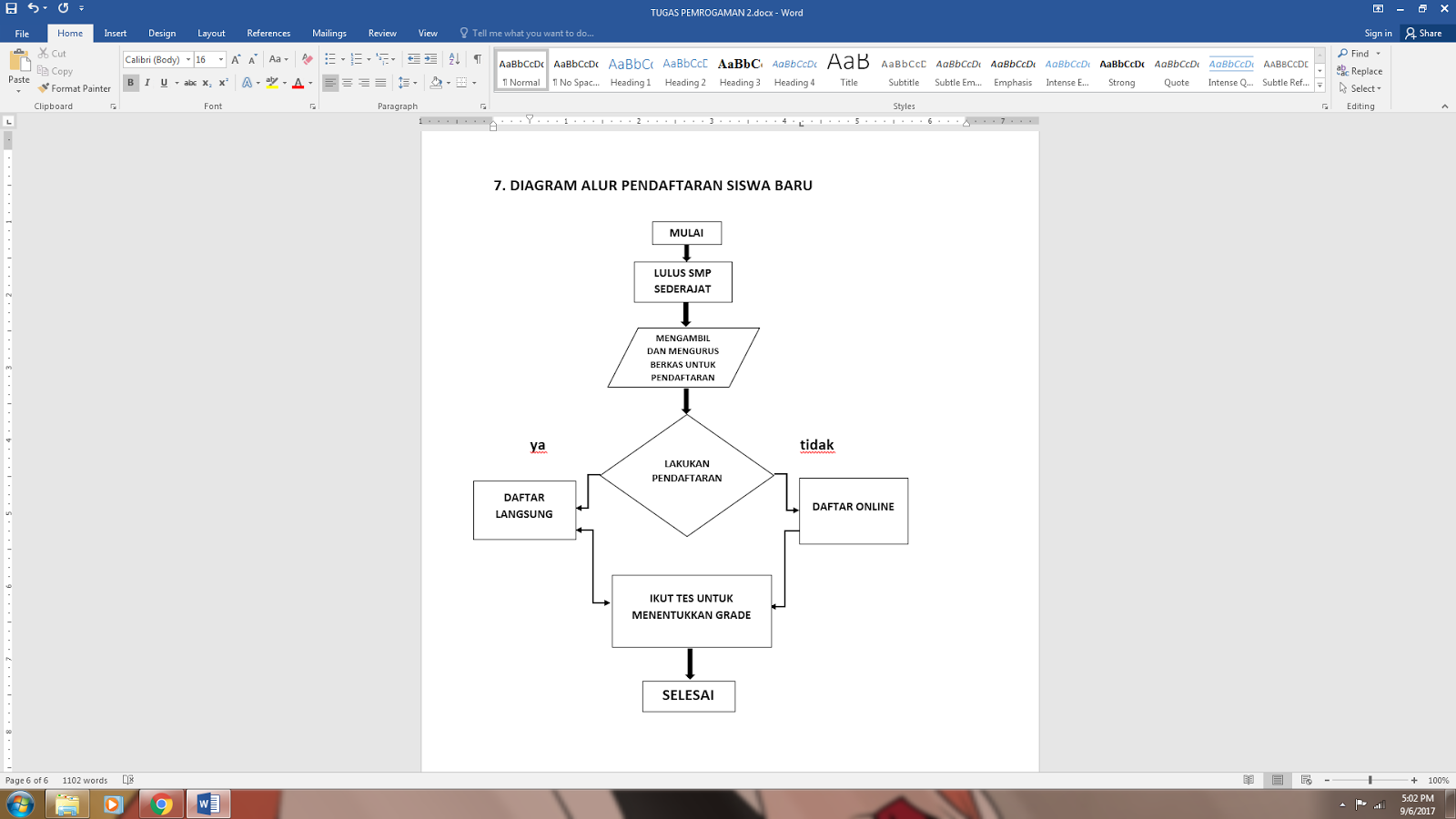

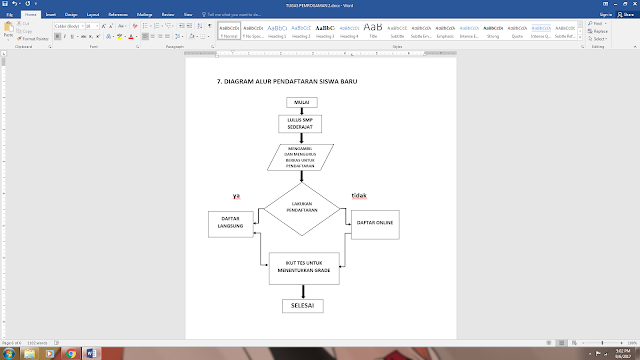

7. DIAGRAM ALUR PENDAFTARAN SISWA BARU
